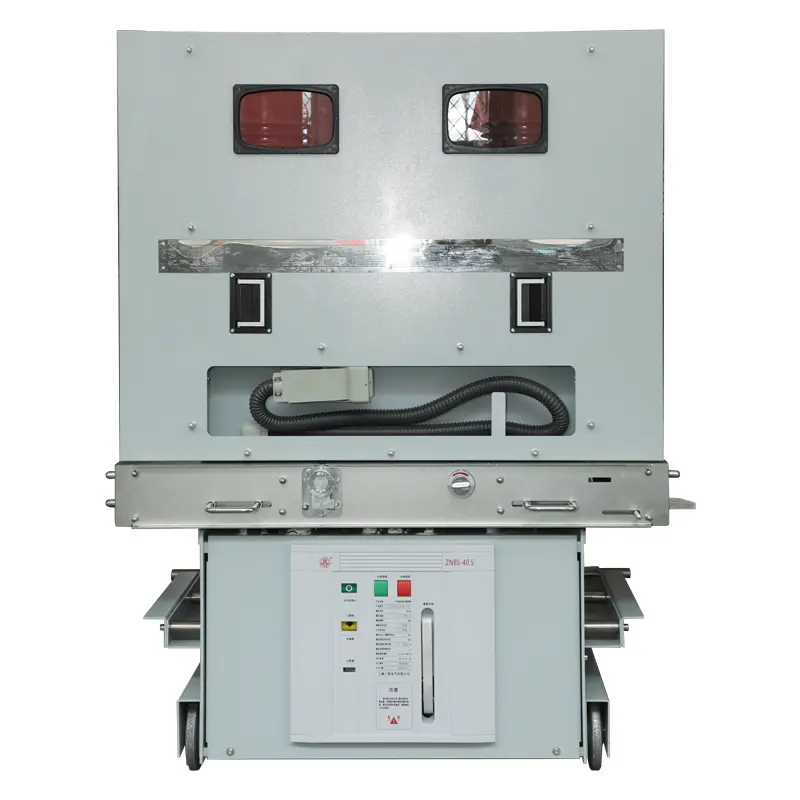

एचव्ही इनडोअर व्हॅक्यूम सर्किट ब्रेकर

SanGao HV इनडोअर व्हॅक्यूम सर्किट ब्रेकर एक घन इन्सुलेशन रचना स्वीकारतो आणि प्रथमच एकात्मिक सीलबंद खांबामध्ये व्हॅक्यूम आर्क एक्सटिंग्युशिंग चेंबर्स, मुख्य इलेक्ट्रिकल सर्किट्स, इन्सुलेशन सपोर्ट आणि इतर घटक एकत्रितपणे एकत्रित करण्यासाठी प्रगत इपॉक्सी सीलिंग तंत्रज्ञानाचा वापर करतो. व्हॅक्यूम सर्किट ब्रेकर्सच्या पर्यावरणीय सहिष्णुतेची समस्या मूलभूतपणे यशस्वीरित्या सोडवली, ज्यामुळे त्यांचा अनुप्रयोग अधिक व्यापक झाला.

इंटिग्रेटेड सॉलिड सीलबंद पोल सेल्फ कन्व्हेक्शन तंत्रज्ञानाचा अवलंब करते, चतुराईने सॉलिड इन्सुलेशन स्ट्रक्चर्समुळे उष्णतेच्या विघटनाची समस्या सोडवते VBR (VS1) -12 सीरिज सॉलिड सील इनडोअर हाय-व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर हे सर्किट ब्रेकर आहे जे चीनमध्ये मेंटेनन्स फ्री संकल्पना साकार करते.

त्याच्या दीर्घ आयुष्यातील HV इनडोअर व्हॅक्यूम सर्किट ब्रेकर चाप विझविण्याचे कक्ष आणि इपॉक्सी कास्टिंग सीलिंग तंत्रज्ञानाचा वापर सीलबंद खांबाचे देखभाल मुक्त एकत्रीकरण सुनिश्चित करते आणि वापरता येणारी उच्च विश्वासार्हता कायम चुंबक ऑपरेटिंग यंत्रणा ऑपरेटिंग यंत्रणेचे मेंटेनन्स फ्री ऑपरेशन सुनिश्चित करते. इलेक्ट्रॉनिक नियंत्रण भाग पारंपारिक सहाय्यक स्विचचा त्याग करतो आणि त्यास फोटोइलेक्ट्रिक प्रॉक्सिमिटी स्विचसह बदलतो आणि इलेक्ट्रॉनिक नियंत्रण भागाचे देखभाल मुक्त ऑपरेशन सुनिश्चित करण्यासाठी पूर्णपणे इलेक्ट्रॉनिक वीज पुरवठा आणि बुद्धिमान नियंत्रण युनिट स्वीकारतो.

HV इनडोअर व्हॅक्यूम सर्किट ब्रेकर हे थ्री-फेज AC 50Hz पॉवर सिस्टमसाठी 12kV च्या रेट केलेले व्होल्टेज असलेले इनडोअर स्विचगियर आहे. हे औद्योगिक आणि खाण उद्योगांमध्ये पॉवर ग्रिड उपकरणे आणि उर्जा उपकरणांसाठी संरक्षण आणि नियंत्रण एकक म्हणून काम करते. रेट केलेले कार्यरत प्रवाह किंवा शॉर्ट-सर्किट करंटच्या एकाधिक डिस्कनेक्शनवर वारंवार ऑपरेशन आवश्यक असलेल्या ठिकाणांसाठी योग्य.

सर्किट ब्रेकर ऑपरेटिंग मेकॅनिझम आणि सर्किट ब्रेकर बॉडीच्या एकात्मिक डिझाइनचा अवलंब करतो, ज्याचा वापर निश्चित स्थापना युनिट म्हणून केला जाऊ शकतो किंवा हँडकार्ट युनिट तयार करण्यासाठी समर्पित प्रोपल्शन यंत्रणेसह सुसज्ज केला जाऊ शकतो.

HV इनडोअर व्हॅक्यूम सर्किट ब्रेकर 12KV रेट केलेले व्होल्टेज आणि 50Hz वारंवारता असलेल्या तीन-फेज एसी पॉवर सिस्टमसाठी योग्य आहे. हे विद्युत सुविधांचे नियंत्रण आणि संरक्षण साधन म्हणून पॉवर प्लांट्स, सबस्टेशन्स, पेट्रोकेमिकल्स, धातू विज्ञान, उत्पादन विमानतळ आणि निवासी भागात मोठ्या प्रमाणावर वापरले जाऊ शकते. हे विशेषतः अशा ठिकाणांसाठी योग्य आहे जेथे वारंवार ऑपरेशन किंवा एकाधिक शॉर्ट-सर्किट प्रवाह रेट केलेल्या करंट अंतर्गत डिस्कनेक्ट केले जातात. सहाय्यक वापरासाठी ते इनडोअर एअर इन्सुलेटेड स्विचगियरमध्ये (जसे की KYN28 आणि KYN96) स्थापित केले जाऊ शकते. सर्किट ब्रेकर GB1984 "हाय व्होल्टेज एसी सर्किट ब्रेकर्स", JB फॅक्टरी T3855 "हाय व्होल्टेज एसी व्हॅक्यूम सर्किट ब्रेकर्स", DL/T 403 "12KV~40.5kV चे ऑर्डर देण्यासाठी तांत्रिक अटी" आणि व्हॅक्यूम सीव्हीटीचे उच्च व्होल्टेज ब्रेकर्सच्या आवश्यकतांचे पालन करतो. IEC62271-100 सारख्या मानकांच्या संबंधित आवश्यकता.

वापर वातावरण:

पर्यावरण तापमान: +40C पेक्षा जास्त नाही, -15 ℃ पेक्षा कमी नाही (-30% C वर स्टोरेज आणि वाहतुकीस परवानगी आहे);

उंची: 2000m पेक्षा जास्त नाही;

सापेक्ष आर्द्रता: दैनिक सरासरी 95% पेक्षा जास्त नाही, मासिक सरासरी 90% पेक्षा जास्त नाही, दैनिक सरासरी संतृप्त बाष्प दाब 2.2x10 MPa पेक्षा जास्त नाही, मासिक सरासरी 1.8x10 ° MPa पेक्षा जास्त नाही:

भूकंपाची तीव्रता: पातळी 8 पेक्षा जास्त नाही;

आग, स्फोट, गंभीर प्रदूषण, रासायनिक गंज आणि तीव्र कंपन नसलेली जागा.
