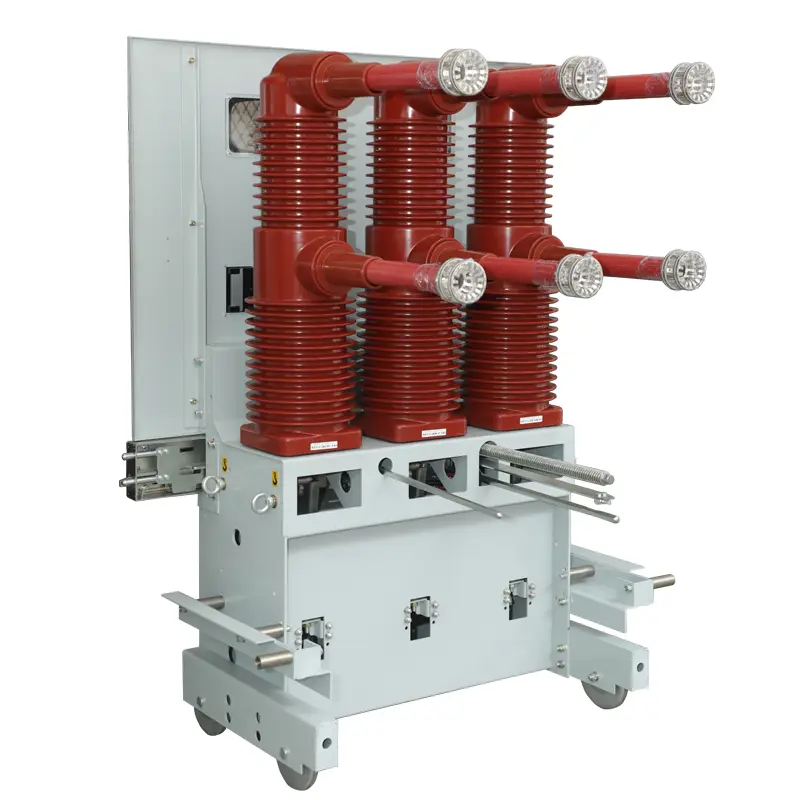

हँडकार्ट प्रकार व्हॅक्यूम सर्किट ब्रेकर

संगाव उच्च प्रतीची हँडकार्ट प्रकार व्हॅक्यूम सर्किट ब्रेकर तीन फेज एसी 50 हर्ट्ज, 40.5 केव्ही सिस्टममध्ये वापरण्यासाठी योग्य आहे आणि औद्योगिक आणि खाण उद्योग, पॉवर प्लांट्स आणि सबस्टेशन्समध्ये लोड चालू, ओव्हरलोड चालू आणि फॉल्ट करंटसाठी वापरला जाऊ शकतो. हे वारंवार ऑपरेशन परिस्थितीसाठी देखील योग्य आहे. हे सर्किट ब्रेकर एक वरच्या आणि खालच्या लेआउटची रचना स्वीकारते, ज्यामुळे सर्किट ब्रेकरची खोली प्रभावीपणे कमी होते.

वैशिष्ट्य

हँडकार्ट प्रकार व्हॅक्यूम सर्किट ब्रेकरचे उत्पादन चीनच्या राष्ट्रीय मानक जीबी 1984-2003 "एसी हाय व्होल्टेज सर्किट ब्रेकर्स", डीएल/टी 403-2000 "3.6-40.5 केव्ही इनडोर व्हॅक्यूम सर्किट ब्रेकर्स" आणि संबंधित सकारात्मक ईसी स्टँडर्ड्स, आणि विश्वसनीय इंटरलॉकिंगचे अनुपालन करते. सर्किट ब्रेकरची ऑपरेटिंग यंत्रणा हा एक स्प्रिंग एनर्जी स्टोरेज प्रकार आहे, जो एसी किंवा डीसी एनर्जी स्टोरेजद्वारे चालविला जाऊ शकतो किंवा स्वहस्ते ऑपरेट केला जाऊ शकतो.

सर्किट ब्रेकर 20000 पर्यंतच्या यांत्रिक आयुष्यासह दीर्घ-जीवन कायमस्वरुपी चुंबकीय ऑपरेटिंग यंत्रणेसह सुसज्ज देखील असू शकतो आणि अत्यंत वारंवार ऑपरेटिंग परिस्थितीत वापरला जाऊ शकतो.

सर्किट ब्रेकर फ्रंट आणि मागील स्प्लिट स्ट्रक्चरमध्ये डिझाइन केलेले आहे, जे निश्चित स्थापना युनिट म्हणून किंवा चेसिससह मिड आरोहित युनिट म्हणून वापरले जाऊ शकते.

संमिश्र इन्सुलेशन स्ट्रक्चरचा अवलंब करीत आहे, तीन फेज कमानी विझविणारे चेंबर आणि संबंधित चार्ज बॉडी तीन स्वतंत्र इपॉक्सी राळ इन्सुलेशन एन्क्लोझरद्वारे वेगळ्या आहेत. संमिश्र इन्सुलेशन स्ट्रक्चरचा अवलंब केल्यानंतर, सर्किट ब्रेकर सामान्य ऑपरेटिंग परिस्थितीत हवेचे अंतर आणि रेंगाळण्याच्या अंतराची आवश्यकता पूर्ण करते आणि सर्किट ब्रेकरचे प्रमाण प्रभावीपणे कमी करते. मुख्य इलेक्ट्रिकल सर्किट व्हॅक्यूम आर्क विझविणारे चेंबर आणि डायनॅमिक आणि स्टॅटिक कंडक्टिव्ह कनेक्शन इन्सुलेशन स्ट्रक्चरच्या आत स्थापित केले गेले आहेत, ज्यामुळे टप्प्यातील अंतर फक्त 300 मिमी आहे.

मुख्य सर्किटमधील सर्व विद्युत कनेक्शन निश्चित आहेत आणि उच्च विश्वसनीयता आहे

वापर वातावरण:

उंची: 3000 मी खाली;

पर्यावरणीय तापमान: कमाल+40 ℃, किमान -15 ℃;

सापेक्ष आर्द्रता: दररोज सरासरी 95%पेक्षा जास्त नाही, मासिक सरासरी 90%पेक्षा जास्त नाही

भूकंपाची तीव्रता: पातळी 8 च्या खाली;

आग, स्फोट, संक्षारक वायू आणि गंभीर कंपनेशिवाय जागा,
