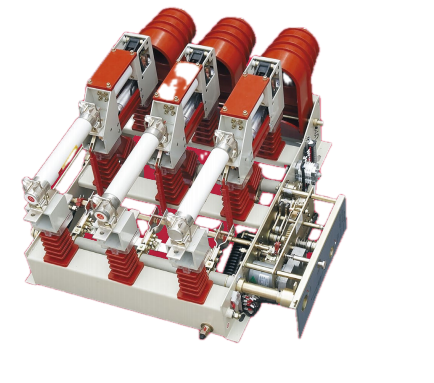

अर्थिंग स्विचसह इनडोअर एसी हाय व्होल्टेज व्हॅक्यूम लोड ब्रेकर

सांगाओद्वारे अर्थिंग स्विचसह इनडोअर एसी हाय व्होल्टेज व्हॅक्यूम लोड ब्रेकर तीन-फेज AC50Hz रिंग नेटवर्क किंवा टर्मिनल पॉवर सप्लाय  आणि औद्योगिक विद्युत उपकरणांसाठी योग्य आहेत, ते मुख्यतः लोड नियंत्रण आणि शॉर्ट-सर्किट संरक्षणासाठी वापरले जाते. लोड ब्रेक स्विच लोड करंट, बंद-लूप करंट, नो-लोड ट्रान्सफॉर्मर आणि केबल चार्जिंग करंट बनवते आणि खंडित करते. हे संयोजन रेट केलेल्या शॉर्ट सर्किट करंटपर्यंत कोणतेही प्रवाह खंडित करू शकते. मॅन्युअल आणि इलेक्ट्रिकल फंक्शनसह थेट-अभिनय अलग करणारे अंतर आणि चाप-विझवण्याचे कक्ष जोडलेले आहेत. त्याची अनोखी ड्राइव्ह यंत्रणा चाप-विझवणाऱ्या चेंबरला केवळ बंद होण्याच्या आणि बनवण्याच्या क्षणी उच्च व्होल्टेज सहन करण्यास सक्षम करते, ज्यामुळे लहान आवाज आणि हलके वजन लक्षात येते.

व्हॅक्यूम लोड ब्रेकर म्हणजे काय?

अर्थिंग स्विचसह हे इनडोअर एसी हाय व्होल्टेज व्हॅक्यूम लोड ब्रेकर रिंग नेटवर्क, टर्मिनल पॉवर सप्लाय आणि औद्योगिक उपकरणे वापरण्यासाठी तीन-फेज एसी 50Hz इनडोअर स्विचिंग डिव्हाइस आहे. युनिट चाप नष्ट होण्यासाठी व्हॅक्यूम इंटरप्टर आणि स्प्रिंग ऑपरेटिंग मेकॅनिझम (मॅन्युअल किंवा इलेक्ट्रिकल) वापरते. मेकॅनिकल इंटरलॉक आणि ग्राउंडिंग शटरसह पर्यायी अर्थिंग स्विच देखभालीसाठी दृश्यमान अलगाव प्रदान करते. फ्यूज लावल्यावर, असेंब्ली स्ट्रायकर-पिन ऍक्च्युएशनद्वारे शॉर्ट-सर्किट करंट्समध्ये व्यत्यय आणते. रेट केलेले व्होल्टेज 12 kV, रेट केलेले वर्तमान 630 A, अल्पकालीन वर्तमान 20 kA.

उत्पादन कार्ये

वर्तमान स्विचिंग लोड करा

अर्थिंग स्विचसह इनडोअर एसी हाय व्होल्टेज व्हॅक्यूम लोड ब्रेकर सामान्य ऑपरेटिंग परिस्थितीत 630A पर्यंत लोड करंट बनवतो आणि खंडित करतो, सामान्य फीडर आणि ट्रान्सफॉर्मर लोड कव्हर करतो.

बंद-लूप वर्तमान स्विचिंग

रिंग नेटवर्क कॉन्फिगरेशनमध्ये बंद-लूप प्रवाह स्विच करते, डाउनस्ट्रीम ग्राहकांना पुरवठ्यामध्ये व्यत्यय न आणता फीडर दरम्यान लोड हस्तांतरण सक्षम करते.

नो-लोड ट्रान्सफॉर्मर करंट स्विचिंग

आमचे आउटडोअर हाय व्होल्टेज डिस्कनेक्टिंग व्हॅक्यूम ब्रेक लोड स्विच 1600kVA क्षमतेपर्यंतच्या ट्रान्सफॉर्मरचे नो-लोड प्रवाह बनवते आणि खंडित करते, वितरण ट्रान्सफॉर्मरच्या चुंबकीय इनरश आणि स्थिर-स्थिती उत्तेजना वर्तमान पातळीशी संबंधित.

केबल चार्जिंग करंट स्विचिंग

भूमिगत किंवा ओव्हरहेड केबल विभागांसाठी केबल चार्जिंग करंट बनवते आणि खंडित करते, ज्यामुळे केबल फीडरचे उर्जा आणि डी-एनर्जायझेशन होते.

शॉर्ट-सर्किट संरक्षण (फ्यूजसह)

वर्तमान-मर्यादित फ्यूजसह कॉन्फिगर केल्यावर, फ्यूजची स्ट्रायकर-पिन यंत्रणा स्विच ट्रिप बार कार्यान्वित करते, दोष शोधल्यावर सर्व तीन टप्पे उघडते. असेंबली रेट केलेल्या शॉर्ट-सर्किट मूल्यापर्यंत कोणत्याही विद्युत् प्रवाहात व्यत्यय आणू शकते, एक दुय्यम संरक्षण स्तर प्रदान करते जेथे अपस्ट्रीम ब्रेकर्स किंवा रिले ही प्राथमिक फॉल्ट क्लिअरिंग उपकरणे आहेत.

देखभाल अलगाव

एकात्मिक अर्थिंग स्विच, बंद केल्यावर, लोडच्या बाजूला दृश्यमान पृथ्वी कनेक्शन प्रदान करते. ग्राउंडिंग शटर भौतिकरित्या थेट भागांमध्ये प्रवेश अवरोधित करते, देखभाल कर्मचाऱ्यांना अलगाव सत्यापित करण्यास आणि डाउनस्ट्रीम उपकरणांवर सुरक्षितपणे कार्य करण्यास अनुमती देते.

लोड ब्रेक स्विच विरुद्ध व्हॅक्यूम सर्किट ब्रेकर

तांत्रिक मापदंड

स्ट्रक्चरल डिझाइन

डायरेक्ट-ॲक्टिंग अलग करणारे अंतर आणि चाप-विझवणारे चेंबर लिंकेज
पृथक्करण अंतर आणि व्हॅक्यूम इंटरप्टर एकाच गतीमध्ये कार्य करण्यासाठी यांत्रिकरित्या जोडलेले आहेत. हे सुनिश्चित करते की दृश्यमान ब्रेक नेहमी पूर्ण उघडलेल्या इंटरप्टरसह असतो.

ड्राइव्ह यंत्रणा

इंटरप्टर केवळ बंद आणि उघडण्याच्या क्षणी ऊर्जावान होतो, ज्यामुळे व्हॅक्यूम चेंबरवरील विद्युत ताण कमी होतो. हे अधिक कॉम्पॅक्ट इंटरप्टर आकारास अनुमती देते आणि संपर्क जीवन वाढवते.

ग्राउंडिंग शटर

एक धातूचे शटर स्थिर आणि हलत्या संपर्क नळ्या दरम्यान स्थित आहे आणि अर्थिंग स्विचसह एकमेकांना जोडलेले आहे. जेव्हा अर्थिंग स्विच बंद असतो, तेव्हा शटर प्रत्यक्ष भागांना भौतिकरित्या वेगळे करते, देखरेखीसाठी दृश्यमान आणि पडताळणीयोग्य पृथ्वी कनेक्शन प्रदान करते.

यांत्रिक इंटरलॉक

मुख्य संपर्क उघडल्याशिवाय अर्थिंग स्विच बंद करणे प्रतिबंधित करते आणि अर्थिंग स्विच बंद असताना मुख्य संपर्क उघडण्यास प्रतिबंधित करते.

अर्ज फील्ड

अर्थिंग स्विचसह इनडोअर एसी हाय व्होल्टेज व्हॅक्यूम लोड ब्रेकरमध्ये उत्कृष्ट अनुकूलता आहे:

1. विभागीयकरण आणि लोड स्विचिंगसाठी शहरी रिंग-मेन युनिट्स (RMUs).

2. औद्योगिक वितरणामध्ये ट्रान्सफॉर्मर इनकमर पॅनेल आणि फीडर कॅबिनेट.

3. रेडियल नेटवर्क्समधील टर्मिनल पुरवठा बिंदू.

4. ग्रामीण वितरण नेटवर्क - युनिटचा वापर लांब फीडरचे विभागीकरण करण्यासाठी, आउटेज झोन कमी करण्यासाठी आणि कॅपेसिटर बँक स्विचिंगद्वारे व्होल्टेज नियमन करण्यास परवानगी देण्यासाठी केला जाऊ शकतो.

5. मेटल-बंद स्विचगियरमधील घरातील स्थापना; व्हॅक्यूम तंत्रज्ञान SF6 गॅसचा वापर आणि संबंधित पर्यावरणीय चिंता दूर करते.

कंपनी प्रोफाइल आणि उत्पादन क्षमता

सुविधा: 10‑mu (6,667 m²) साइट Liushi, Zhejiang मध्ये, 10,000 m² उत्पादन मजल्यावरील जागा.

कार्यबल: 120 कर्मचारी, 20 मध्यम ते वरिष्ठ तांत्रिक व्यावसायिकांसह. नोंदणीकृत भांडवल RMB 81.68 दशलक्ष, एकूण मालमत्ता अंदाजे RMB 200 दशलक्ष.

प्रमाणपत्रे: ISO 9001:2008 (गुणवत्ता), ISO 14001 (पर्यावरण), ISO 45001 (व्यावसायिक आरोग्य आणि सुरक्षा).

प्रक्रिया नियंत्रण: सामग्री खरेदी, उत्पादन आणि शोधण्यायोग्यता यासाठी ERP प्रणाली. नियमित चाचणीमध्ये प्रत्येक युनिटवर डायलेक्ट्रिक विथस्टँड, यांत्रिक ऑपरेशन आणि संपर्क प्रतिकार तपासणी समाविष्ट असते.

तांत्रिक भागीदारी: प्रकार चाचणी आणि मानक अनुपालनासाठी शिआन सेन्युआन, बीजिंग इलेक्ट्रिकल रिसर्च इन्स्टिट्यूट आणि शिआन हाय व्होल्टेज संशोधन संस्था यांच्याशी सहकार्य.

वारंवार विचारले जाणारे प्रश्न

Q1: अर्थिंग स्विचसह हा इनडोअर एसी हाय व्होल्टेज व्हॅक्यूम लोड ब्रेकर व्हॅक्यूम सर्किट ब्रेकर बदलू शकतो का?
नाही. हे फक्त लोड स्विचिंगसाठी डिझाइन केलेले आहे. शॉर्ट-सर्किट संरक्षणासाठी, ते फ्यूजसह जोडलेले असणे आवश्यक आहे किंवा अपस्ट्रीम सर्किट ब्रेकरवर अवलंबून असणे आवश्यक आहे.

Q2: व्हॅक्यूम इंटरप्टरसाठी कोणती देखभाल आवश्यक आहे?
व्हॅक्यूम इंटरप्टर सीलबंद आणि देखभाल-मुक्त आहे. नियमित तपासणीमध्ये यांत्रिक ऑपरेशन, स्नेहन आणि इंटरलॉक पडताळणी यांचा समावेश होतो.

Q3: अर्थिंग स्विच मानक आहे की पर्यायी?
अर्थिंग स्विच पर्यायी आहे (नियुक्त डी). निर्दिष्ट केल्यावर, ते सुरक्षित देखरेखीसाठी मुख्य संपर्कांसह यांत्रिकरित्या जोडलेले असते.

Q4: विशिष्ट लीड टाइम आणि कस्टमायझेशनची शक्यता काय आहे?
स्प्रिंग मेकॅनिझम आणि अर्थिंग स्विचसह मानक युनिट 4-6 आठवड्यांच्या आत पाठवले जातात. विनंतीनुसार सानुकूलन (सहायक संपर्क, माउंटिंग, यंत्रणा बदल) उपलब्ध आहेत.

तांत्रिक मापदंड

तुम्ही आमच्या हँडकार्ट प्रकार व्हॅक्यूम लोड ब्रेक स्विचसाठी डिस्कनेक्टिंग स्विच कॉम्बिनेशनसह पॅरामीटर्स डेटाची दोन आवृत्ती खाली तपासू शकता:

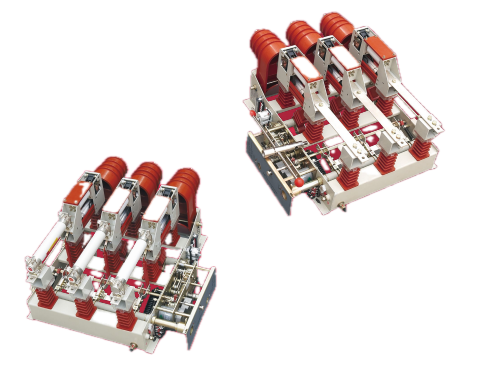

सांगाओद्वारे अर्थिंग स्विचसह इनडोअर एसी हाय व्होल्टेज व्हॅक्यूम लोड ब्रेकर तीन-फेज AC50Hz रिंग नेटवर्क किंवा टर्मिनल पॉवर सप्लाय आणि औद्योगिक विद्युत उपकरणांसाठी उपयुक्त आहेत, ते मुख्यतः लोड कंट्रोल आणि शॉर्ट-सर्किट संरक्षणासाठी वापरले जाते. लोड ब्रेक स्विच लोड करंट, बंद-लूप करंट, नो-लोड ट्रान्सफॉर्मर आणि केबल चार्जिंग करंट बनवते आणि खंडित करते. हे संयोजन रेट केलेल्या शॉर्ट सर्किट करंटपर्यंत कोणतेही प्रवाह खंडित करू शकते. मॅन्युअल आणि इलेक्ट्रिकल फंक्शनसह थेट-अभिनय अलग करणारे अंतर आणि चाप-विझवण्याचे कक्ष जोडलेले आहेत. त्याची अनोखी ड्राइव्ह यंत्रणा चाप-विझवणाऱ्या चेंबरला केवळ बंद होण्याच्या आणि बनवण्याच्या क्षणी उच्च व्होल्टेज सहन करण्यास सक्षम करते, ज्यामुळे लहान आवाज आणि हलके वजन लक्षात येते.

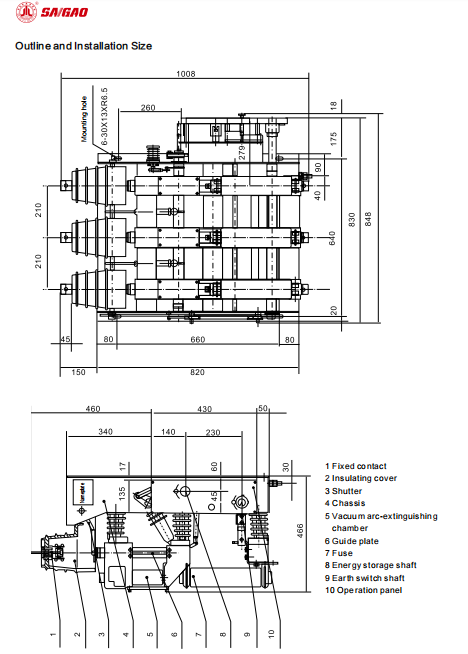

बाह्यरेखा आणि स्थापना आकार आणि घटक ब्रेकडाउन

नाही.	घटक
1	निश्चित संपर्क
2	इन्सुलेट कव्हर
3	शटर
4	चेसिस
5	व्हॅक्यूम आर्क-विझवणारा कक्ष
6	मार्गदर्शक प्लेट
7	फ्यूज
8	ऊर्जा साठवण शाफ्ट
9	पृथ्वी स्विच शाफ्ट
10	ऑपरेशन पॅनेल
