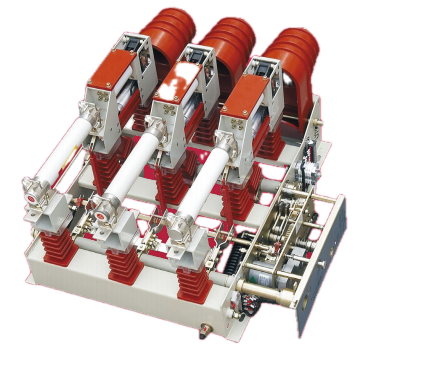

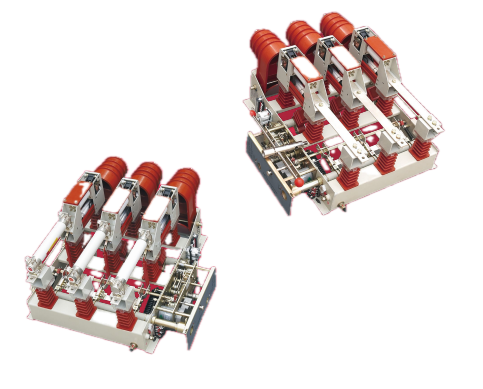

व्हॅक्यूम लोड ब्रेक स्विच आणि फ्यूज संयोजन उपकरणे

व्हॅक्यूम लोड ब्रेक स्विच आणि फ्यूज कॉम्बिनेशन ॲपरेटस व्हॅक्यूम इंटरप्टरला फ्यूज-ट्रिप समन्वय प्रणालीसह एकत्रित करते. सामान्य लोड स्थितीत, स्विच स्वतंत्रपणे कार्य करते. जेव्हा फॉल्ट करंट फ्यूज रेटिंगपेक्षा जास्त असतो, तेव्हा फ्यूज स्ट्रायकर पिन यांत्रिकरित्या स्विच ट्रिप यंत्रणा ट्रिगर करते, मुख्य संपर्क उघडते आणि सर्किट साफ करते. थेट-अभिनय अलग करणारे अंतर आणि इंटरप्टर खुले अंतर एकाच स्ट्रोकमध्ये साध्य केले जाते. ग्राउंडिंग शटर, अर्थिंग स्विचसह इंटरलॉक केलेले, देखरेखीसाठी दृश्यमान पृथ्वी कनेक्शन प्रदान करते. 12 kV आणि 630 A वर 20 kA शॉर्ट टाईम स्टँड करंट असलेले हे उपकरण शहरी आणि ग्रामीण अशा दोन्ही नेटवर्कमध्ये विश्वसनीय सेवेसाठी तयार केले आहे.

कामाचे तत्व

व्हॅक्यूम इंटरप्टरच्या आत, उच्च-व्हॅक्यूम वातावरणात (सामान्यत: 10⁻⁴ Pa खाली) संपर्क सील केले जातात. जेव्हा संपर्क लोडखाली वेगळे होतात, तेव्हा बाष्पीभवन झालेल्या संपर्क सामग्रीपासून धातूचा वाष्प चाप तयार होतो. तथापि, व्हॅक्यूममध्ये आयनीकरणासाठी अक्षरशः कोणतेही वायू रेणू नसल्यामुळे, चाप स्वतःला टिकवून ठेवू शकत नाही आणि AC प्रवाहाच्या पहिल्या नैसर्गिक शून्य-पारावर विझते. धातूची वाफ संपर्क पृष्ठभागांवर आणि संरक्षणावर वेगाने घनरूप होते, मिलिसेकंदांमध्ये डायलेक्ट्रिक शक्ती पुनर्संचयित करते. या चाप-शमन पद्धतीसाठी कोणत्याही बाह्य माध्यमाची (तेल किंवा SF₆) आवश्यकता नसते आणि परिणामी संपर्काची कमीत कमी धूप होते.

उत्पादन फायदे

एकत्रित स्विचिंग आणि संरक्षण

आमचे व्हॅक्यूम लोड ब्रेक स्विच आणि फ्यूज संयोजन उपकरणे नियमित लोड स्विचिंग करतात आणि फ्यूजसह, शॉर्ट सर्किट व्यत्यय प्रदान करतात. यामुळे प्रत्येक फीडरवर स्वतंत्र सर्किट ब्रेकरची गरज नाहीशी होते, भांडवली खर्च कमी होतो.

कॉम्पॅक्ट फूटप्रिंट

ड्राइव्ह यंत्रणा स्विचिंग झटपट बाहेरील इंटरप्टरवरील व्होल्टेजचा ताण कमी करते, ज्यामुळे लहान इंटरप्टर आणि एकूण उपकरणाचा आकार कमी होतो. हे रिंग मेन युनिट्स आणि कॉम्पॅक्ट सबस्टेशन्समध्ये उच्च घनतेच्या लेआउटला परवानगी देते.

सिंगल-स्ट्रोक ऑपरेशन

पृथक अंतर आणि इंटरप्टर ओपन डिस्टंस एका मोशनमध्ये साध्य केले जाते, स्विचिंग क्रम सुलभ करते आणि ऑपरेटर त्रुटीची संभाव्यता कमी करते.

सुरक्षिततेसाठी दृश्यमान अर्थिंग

ग्राउंडिंग शटर, अर्थिंग स्विचसह इंटरलॉक केलेले, वेगळेपणाचे भौतिक आणि दृश्य संकेत प्रदान करते, अतिरिक्त अर्थिंग उपकरणांशिवाय सुरक्षित देखभाल प्रवेश सक्षम करते.

SF₆-मुक्त तंत्रज्ञान

व्हॅक्यूम व्यत्यय हरितगृह वायूची चिंता दूर करते आणि SF₆ उपकरणांशी संबंधित हाताळणी, गळती चाचणी आणि रिफिलिंग प्रक्रिया टाळते.

दोष निदान

वारंवार फ्यूज ऑपरेशन सामान्यत: अंतर्निहित प्रणाली समस्या सूचित करते. खालील प्राथमिक कारणे आणि सुधारात्मक उपाय आहेत:

सिस्टम शॉर्ट सर्किट: जेव्हा शॉर्ट-सर्किट होतो, तेव्हा फॉल्ट करंट फ्यूज घटक वेगाने वितळतो. फ्यूज योग्य रेटिंगसह बदलण्यापूर्वी दोष शोधणे आणि साफ करणे आवश्यक आहे (उदा. केबल दुरुस्त करणे किंवा सदोष उपकरणे बदलणे).

सतत ओव्हरलोड: रेट केलेल्या करंटच्या वरील सतत ऑपरेशनमुळे जास्त उष्णता निर्माण होते, ज्यामुळे फ्यूज वितळतो. उपकरण रेटिंगमध्ये लोड कमी करणे आवश्यक आहे किंवा सिस्टम संरक्षण अभ्यासाच्या समन्वयाने फ्यूज रेटिंग श्रेणीसुधारित करणे आवश्यक आहे.

चुकीची फ्यूज निवड: फ्यूज घटक रेटिंग अनुप्रयोगासाठी खूप कमी असल्यास, उपद्रव ऑपरेशन होईल. ट्रान्सफॉर्मर किंवा फीडर क्षमतेच्या विरूद्ध फ्यूज रेटिंगची पडताळणी करा आणि निर्माता समन्वय चार्टनुसार योग्य आकाराचे घटक बदला.

तांत्रिक मापदंड

अनुप्रयोग वातावरण

शहरी रिंग नेटवर्क

व्हॅक्यूम लोड ब्रेक स्विच आणि फ्यूज कॉम्बिनेशन उपकरणे रिंग मेन युनिट्स (RMUs) मध्ये विभागीय स्विच म्हणून काम करतात. ड्राईव्ह मेकॅनिझम डिझाईनद्वारे साध्य केलेले कॉम्पॅक्ट परिमाण, जागा-मर्यादित शहरी सबस्टेशनमध्ये उच्च-घनता स्विचगियर कॉन्फिगरेशनला अनुमती देतात. इंटिग्रेटेड अर्थिंग स्विच देखभाल प्रक्रिया सुलभ करते, नियोजित कामाच्या दरम्यान आउटेज वेळा कमी करते.

औद्योगिक सुविधा

एकाधिक लोड केंद्रांसह औद्योगिक प्लांटसाठी, व्हॅक्यूम लोड ब्रेक स्विच आणि फ्यूज कॉम्बिनेशन युनिट ट्रान्सफॉर्मर इनकमर्स आणि फीडर पॉइंट्सवर लोड स्विचिंग प्रदान करते. स्विच-फ्यूज संयोजन पर्याय पूर्ण व्हॅक्यूम सर्किट ब्रेकरच्या खर्चाशिवाय शॉर्ट-सर्किट संरक्षण प्रदान करतो, जे अपस्ट्रीममध्ये दोष संरक्षण प्रदान केले जाते अशा नॉन-क्रिटिकल फीडरसाठी योग्य आहे.

ग्रामीण वितरण नेटवर्क

ग्रामीण वितरण विशिष्ट आव्हाने सादर करते: लांब फीडरची लांबी, व्हेरिएबल लोडिंग आणि व्होल्टेज चढउतार. लांब 10kV फीडरच्या शेवटी, पीक लोड कालावधी दरम्यान व्होल्टेज कमी होणे लक्षणीय असू शकते, परिणामी ग्राहक परिसरामध्ये कमी व्होल्टेज होऊ शकते. हे उपकरण दोन प्रकारे संबोधित करते. प्रथम, लांब फीडर्सच्या बाजूने मोक्याच्या बिंदूंवर स्थापना केल्याने नेटवर्क ऑपरेटरना लाइनचे विभागीकरण करण्यास, दोष वेगळे करण्यास आणि आउटेज झोन कमी करण्यास अनुमती देते. दुसरे, उपकरण ट्रान्सफॉर्मर टॅप आणि कॅपेसिटर बँका बदलू शकते, ज्यामुळे ऑपरेटरला व्होल्टेज प्रोफाइल अधिक प्रभावीपणे व्यवस्थापित करू शकतात. ग्रामीण संदर्भांमध्ये, उपकरणे कमी देखभालीची आवश्यकता विशेषतः मौल्यवान आहे - देखभाल कर्मचाऱ्यांना साइटवर पोहोचण्यासाठी बराच अंतर प्रवास करावा लागतो, त्यामुळे भेटींमधील उपकरणांची विश्वासार्हता थेट ऑपरेटिंग खर्च कमी करते.

वारंवार विचारले जाणारे प्रश्न

Q1: व्हॅक्यूम इंटरप्टर चाप कसा विझवतो?

जेव्हा व्हॅक्यूम इंटरप्टरच्या आतील संपर्क लोडखाली वेगळे होतात, तेव्हा संपर्क पृष्ठभागांदरम्यान एक धातूचा वाष्प चाप तयार होतो. इंटरप्टर आयनीकरणासाठी उपलब्ध असलेल्या काही वायू रेणूंसह उच्च व्हॅक्यूम राखत असल्यामुळे, चाप स्वतःला टिकवून ठेवू शकत नाही आणि विद्युत् प्रवाहाच्या पहिल्या नैसर्गिक शून्य-पारावर विझते. ही चाप विलोपन पद्धत कार्यक्षम, जलद आहे आणि त्यासाठी बाह्य चाप-शमन माध्यमाची आवश्यकता नाही.

Q2: वारंवार फ्यूज ऑपरेशन कशामुळे होते आणि ते कसे हाताळले जाते?

वारंवार फ्यूज ऑपरेशन सामान्यत: सिस्टम दोष दर्शवते. प्राथमिक कारणे आहेत: सिस्टम शॉर्ट-सर्किट (फ्यूजचा प्रवाह फ्यूज घटक वितळतो; योग्य रेटिंगसह फ्यूज बदलण्यापूर्वी दोष शोधून काढला जाणे आवश्यक आहे), सतत ओव्हरलोड (विस्तारित कालावधीसाठी रेट केलेल्या प्रवाहाच्या वरचे ऑपरेशन; लोड कमी करणे आवश्यक आहे), किंवा चुकीची फ्यूज निवड (फ्यूज घटक रेटिंग खूप कमी आहे; योग्य वापरासाठी फ्यूज घटक रेटिंग खूप कमी असणे आवश्यक आहे).

Q3: व्हॅक्यूम लोड ब्रेक स्विच आणि फ्यूज कॉम्बिनेशन उपकरणे कोठे लागू केली जातात?

हे उपकरण थ्री-फेज एसी मध्यम-व्होल्टेज सिस्टमसाठी योग्य आहे. ठराविक ऍप्लिकेशन्समध्ये रिंग मेन युनिट्स (RMUs), कॉम्पॅक्ट सबस्टेशन्स, डिस्ट्रिब्युशन लाइन सेक्शनलायझिंग स्विचेस आणि फ्यूजसह एकत्रित केल्यावर ट्रान्सफॉर्मर संरक्षण यांचा समावेश होतो.

Q4: हे उपकरण व्हॅक्यूम सर्किट ब्रेकर बदलू शकते का?

नाही. उपकरण लोड स्विचिंगसाठी डिझाइन केलेले आहे आणि, फ्यूजसह सुसज्ज असताना, शॉर्ट-सर्किट संरक्षण प्रदान करते. व्हॅक्यूम सर्किट ब्रेकर सामान्य लोड करंट्स आणि शॉर्ट-सर्किट फॉल्ट करंट्स दोन्हीमध्ये थेट व्यत्यय आणण्यासाठी डिझाइन केलेले आहे. ॲप्लिकेशन्ससाठी जेथे अपस्ट्रीम फॉल्ट संरक्षण आधीच प्रदान केले गेले आहे, हे उपकरण पूर्ण व्हॅक्यूम सर्किट ब्रेकरपेक्षा अधिक किफायतशीर उपाय देते.

SanGao का निवडायचे?

1. उत्पादन क्षमता

SanGao Liushi, Zhejiang मध्ये 10‑mu (6,667 m²) साइट चालवते, ज्यामध्ये 10,000 m² उत्पादन मजल्यावरील जागा, गृहनिर्माण समर्पित असेंबली आणि मध्यम-व्होल्टेज स्विचगियरसाठी चाचणी लाइन आहेत.

2. तांत्रिक संघ

कंपनी मेकॅनिकल डिझाइन, उच्च-व्होल्टेज इन्सुलेशन आणि गुणवत्तेची खात्री देणारे 20 मध्यम ते वरिष्ठ स्तरावरील अभियंत्यांसह 120 कर्मचारी नियुक्त करते. नोंदणीकृत भांडवल RMB 81.68 दशलक्ष आहे, एकूण मालमत्ता अंदाजे RMB 200 दशलक्ष आहे.

3. प्रमाणित गुणवत्ता प्रणाली

उत्पादन ISO 9001:2008, ISO 14001 आणि ISO 45001 प्रमाणपत्रांनुसार केले जाते. यासाठी दस्तऐवजीकरण केलेले पुरवठादार नियंत्रण, येणारी तपासणी, प्रक्रियेतील तपासणी आणि अंतिम स्वीकृती चाचणी आवश्यक आहे.

4. प्रक्रिया शोधण्यायोग्यता

n ईआरपी प्रणाली सामग्री, उत्पादन ऑपरेशन्स आणि चाचणी रेकॉर्डचा मागोवा घेते. प्रत्येक युनिटला संपूर्ण ट्रेसिबिलिटीसाठी संग्रहित केलेल्या चाचणी डेटासह क्रमिक केले जाते.

5. नियमित चाचणी

प्रत्येक उपकरणामध्ये डायलेक्ट्रिक विसस्टेंड चाचण्या (मुख्य सर्किट आणि पृथ्वी), मॅन्युअल आणि इलेक्ट्रिकल कंट्रोल अंतर्गत यांत्रिक ऑपरेशन चाचण्या आणि संपर्क प्रतिकार मापन केले जाते. नमुना युनिट्स 20 kA/4 s प्रमाणीकरणासाठी अल्पकालीन वर्तमान चाचण्यांच्या अधीन आहेत.

6. तांत्रिक भागीदारी

SanGao Xi'an Senyuan, बीजिंग इलेक्ट्रिकल रिसर्च इन्स्टिट्यूट, आणि Xi'an हाय व्होल्टेज रिसर्च इन्स्टिट्यूट यांच्याशी GB आणि IEC मानकांचे प्रकार चाचणी आणि अनुपालनासाठी सहयोग करते.

घटक ब्रेकडाउन

नाही.	घटक
1	निश्चित संपर्क
2	इन्सुलेट कव्हर
3	शटर
4	चेसिस
5	व्हॅक्यूम आर्क-विझवणारा कक्ष
6	मार्गदर्शक प्लेट
7	फ्यूज
8	ऊर्जा साठवण शाफ्ट
9	पृथ्वी स्विच शाफ्ट
10	ऑपरेशन पॅनेल
