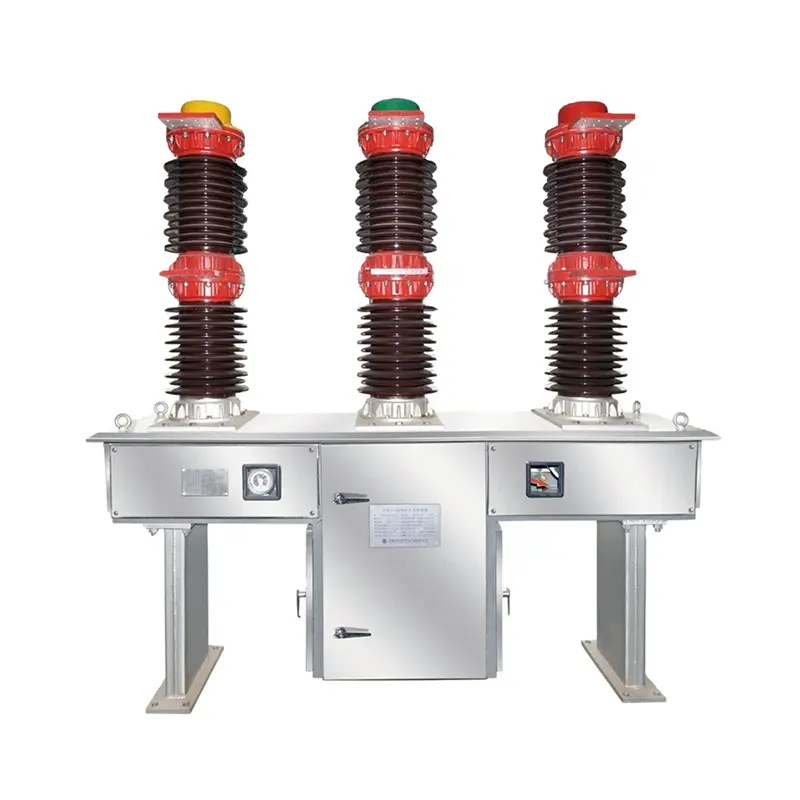

मैदानी गॅस सर्किट ब्रेकर

सांगोचा मैदानी गॅस सर्किट ब्रेकर ग्राहकांना एएनएसआय आणि आयईसी मानक डिझाइनची विस्तृत श्रेणी तसेच एसएफ 6 गॅस किंवा व्हॅक्यूम व्यत्यय, चुंबकीय किंवा वसंत मेकॅनिझम, थेट किंवा डेड कॅनसह स्विच तंत्रज्ञानातील नवीनतम घडामोडी प्रदान करते, सामान्यत: डोगहाउस किंवा कियोस्क डिझाइन म्हणून ओळखले जाते, ज्यामुळे सांख्यिकीय ऑप्टिमायझेशन आणि स्मार्ट ग्रीड अनुमती दिली जाते.

एसएफ 6 गॅसच्या ब्रेकडाउनमुळे सध्याचे चिरणे किंवा ओव्हरव्होल्टेज होणार नाही.

ही वैशिष्ट्ये सर्किट ब्रेकरचे दीर्घ विद्युत जीवन सुनिश्चित करतात आणि डिव्हाइसवरील डायनॅमिक, डीसी आणि थर्मल ताण मर्यादित करतात.

जीएसएच (एमएच) प्रकारची उर्जा संचय आणि विनामूल्य रीलिझ मेकॅनिकल ऑपरेटिंग यंत्रणा स्थानिक आणि रिमोट कंट्रोलद्वारे ऑपरेशन्स उघडण्यास आणि बंद करण्यास अनुमती देते.

ऑपरेटिंग मेकॅनिझम, मूव्हिंग कॉन्टॅक्ट्स आणि अँटी कंडेन्सेशन हीटरचे सक्रियकरण किनेमॅटिक्स सीलबंद मेटल कॅसिंगमध्ये स्थित आहेत, जे इलेक्ट्रोड्सला समर्थन म्हणून देखील काम करतात.

वरील संरचनेला स्ट्रेच करण्यायोग्य धातूच्या भागांद्वारे बनविलेल्या फ्रेमद्वारे समर्थित आहे, जे सर्किट ब्रेकर टर्मिनलची उंची 2800 मिमी ते 3700 मिमी पर्यंत समायोजित करण्यास अनुमती देते.

मेटल कॅसिंगची संरक्षण पातळी आयपी 54 (*) आहे आणि ती तपासणी विंडोसह सीलबंद दरवाजाने सुसज्ज आहे.

शेल स्टील प्लेटचे बनलेले आहे आणि विशेष धातूचे आणि चित्रकला प्रक्रियेद्वारे पुरेसे पृष्ठभाग संरक्षण प्रदान करते. सहाय्यक संरचनेमध्ये हॉट-डिप गॅल्वनाइझिंग ट्रीटमेंट झाली आहे.

अनुप्रयोग फील्ड

आउटडोअर गॅस सर्किट ब्रेकर वीज वितरणासाठी, सर्किट्स नियंत्रित आणि संरक्षणासाठी तसेच ट्रान्सफॉर्मर्स, रेक्टिफायर्स, कॅपेसिटर बँका इत्यादी नियंत्रित आणि संरक्षणासाठी वापरला जातो.

एसएफ 6 स्वयंचलित बफरिंग सर्किट ब्रेकर तंत्रज्ञानामुळे, आउटडोअर गॅस सर्किट ब्रेकर स्विचिंग प्रक्रियेदरम्यान ओव्हरव्होल्टेज तयार करीत नाहीत, ज्यामुळे ते रीट्रोफिटिंग, अपग्रेडिंग आणि विस्तृत करण्यासाठी जुन्या उपकरणांसाठी योग्य बनले आहेत, कारण केबल्स आणि उपकरणांच्या इन्सुलेशन सामग्रीचा वापर दरम्यान ताणतणाव असू शकतो.

वापर वातावरण

1. उंची: 2500 मीटरपेक्षा जास्त नाही; पठार प्रकार 4000 मीटर;

2. पर्यावरणीय तापमान: -30 ℃ -+40 ℃ (विशेष आवश्यकता -40 ℃ -+40 ℃);

3. सापेक्ष आर्द्रता: दररोज सरासरी 95% पेक्षा जास्त नाही, मासिक सरासरी 90% (25 डिग्री सेल्सियस) पेक्षा जास्त नाही;

4. वारा वेग: प्रति सेकंद 35 मीटरपेक्षा जास्त नाही;

5. ज्वलनशील पदार्थ, स्फोटांचे धोके, रासायनिक गंज आणि गंभीर कंपशिवाय ठिकाणे.
