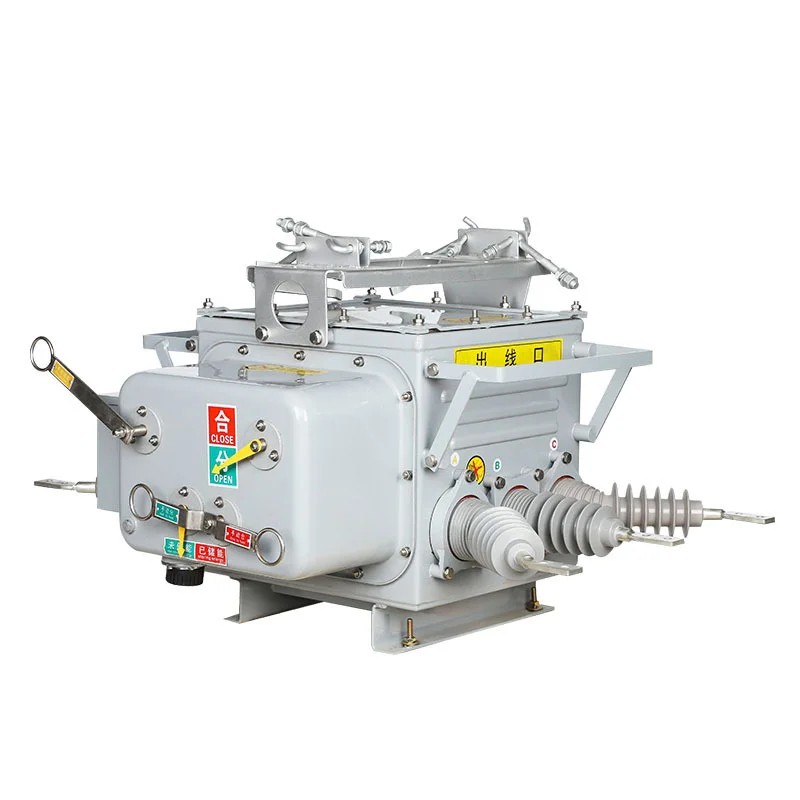

मैदानी सीमा व्हॅक्यूम सर्किट ब्रेकर

संगाव टिकाऊ मैदानी सीमा व्हॅक्यूम सर्किट ब्रेकर (त्यानंतर "बाउंड्री सर्किट ब्रेकर" म्हणून ओळखले जाते) तीन-चरण एसी 50 हर्ट्ज आणि 33 केव्ही आणि त्यापेक्षा कमी रेट केलेले व्होल्टेजसह मैदानी उच्च-व्होल्टेज स्विचगियरसाठी योग्य आहे. सर्किट ब्रेकर बॉडी व्हॅक्यूम आर्क विझविणारे चेंबर, वर्तमान ट्रान्सफॉर्मर, शून्य सीक्वेन्स करंट ट्रान्सफॉर्मर इत्यादीसह सुसज्ज आहे. सर्किट ब्रेकरमध्ये रिमोट मॅनेजमेंट मोड, प्रोटेक्शन कंट्रोल फंक्शन आणि कम्युनिकेशन फंक्शन आहे. हे नियंत्रण आणि संरक्षणाच्या उद्देशाने सबस्टेशन्स, औद्योगिक आणि खाण उद्योग आणि शहरी आणि ग्रामीण उर्जा ग्रीड्स विश्वासार्हपणे न्यायाधीश आणि शोधू शकते. ग्राउंड आणि सिटी लेव्हल मिलिम्पेअर लेव्हल शून्य अनुक्रम चालू आणि फेज टू फेज फॉल्ट शॉर्ट-सर्किट करंटसाठी विशेषतः योग्य, एकल-फेज ग्राउंडिंग फॉल्ट्स आणि फेज टू फेज शॉर्ट-सर्किट फॉल्ट्सचे स्वयंचलित निर्मूलन प्राप्त करणे.

आउटडोअर सीमा व्हॅक्यूम सर्किट ब्रेकर व्हॅक्यूम मोडमध्ये कमानी व्यत्यय आणते आणि एसएफ 6 गॅस इन्सुलेशन वापरते. बॉक्स उत्कृष्ट एकूण सीलिंग कामगिरीसह प्रगत आयातित गॅस सील, स्फोट-पुरावा आणि इन्सुलेशन स्ट्रक्चर तंत्रज्ञान स्वीकारतो. आयात आणि निर्यात नळांची सीलिंग कामगिरी देखील सुधारली गेली आहे आणि एकूणच सीलिंग कामगिरी चांगली आहे. आत भरलेल्या एसएफ 6 गॅसला गळती होऊ नये किंवा बाह्य वातावरणामुळे त्याचा परिणाम होऊ नये. वसंत ऑपरेटिंग यंत्रणा कमी केली गेली आहे आणि त्याची कार्यक्षमता अनुकूलित केली गेली आहे. कमी प्रतिकार आणि कमी तापमानात वाढीसह मुख्य चेन ट्रान्समिशन आणि मल्टी-स्टेज ट्रिप सिस्टमचा अवलंब करणे. त्याची विश्वसनीयता आणि स्थिरता पारंपारिक वसंत manists तु यंत्रणेपेक्षा श्रेष्ठ आहे.

हे उत्पादन ओव्हरहेड वितरण रेषांच्या जबाबदारीच्या सीमेवर स्थापित केले आहे. वापरकर्त्याच्या येणा line ्या ओळीचा पुढचा टोक स्वयंचलितपणे सिंगल-फेज ग्राउंडिंग फॉल्ट्स आणि वापरकर्त्याच्या सिस्टममधील शॉर्ट सर्किट फॉल्ट फेज करण्यासाठी फेजच्या टप्प्यात, वापरकर्त्याच्या जगातील दोषांचा प्रसार मुख्य ट्रान्समिशन लाइनमध्ये टाळेल, दोष नसलेल्या वापरकर्त्यांची विद्युत सुरक्षितता सुनिश्चित करेल आणि विद्युतीय विश्वसनीयता सुधारेल. जर दोष कायम असेल आणि सबस्टेशन रिकव्हिंग अपयशी ठरले तर मध्यम व्होल्टेज वापरकर्त्याच्या साइटवरील अपघातामुळे संपूर्ण वितरण मुख्य ओळ कापली जाईल. पॉवर ग्रीडमधील या सामान्य ट्रान्समिशन अपघातामुळे समाजाचे महत्त्वपूर्ण नुकसान होईल.

पर्यावरणीय स्थिती

(1) पर्यावरणीय हवेचे तापमान: -40 ℃ ~+40 ℃; दैनंदिन तापमान बदल 25 ℃ पेक्षा जास्त नाही; एसएफ 6 गॅसच्या गुणधर्मांनुसार, जेव्हा सभोवतालचे तापमान -40 ℃ असते आणि टाकीच्या आत दबाव 0.05 एमपीए असतो, तेव्हा उत्पादनाचे सामान्य ऑपरेशन सुनिश्चित करण्यासाठी एसएफ 6 अद्याप वायू स्थितीत आहे. जेव्हा सभोवतालचे तापमान -40 ℃ असते आणि गेज प्रेशर 0.05 एमपीए असते, तेव्हा एसएफ 6 चा लिक्विफॅक्शन पॉईंट -55 ℃ आहे; जेव्हा गेज प्रेशर शून्य असेल, तेव्हा एसएफ 6 लिक्विफॅक्शन पॉईंट -60 ℃ पेक्षा जास्त होणार नाही.

(२) वारा वेग 35 मीटर/से पेक्षा जास्त नाही;

()) ज्वलनशीलता, स्फोटाचा धोका, मजबूत रासायनिक गंज (जसे की विविध ids सिडस्, अल्कलिस किंवा धूर) आणि मजबूत कंप नसलेले स्थान.

(4) उंची: ≤ 1000 मी;

(5) कव्हरेज जाडी: 10 मिमी;

()) वायू प्रदूषण पातळी: स्तर 4;

(7) भूकंपाची तीव्रता: ≤ 7 अंश;

()) पॉवर ग्रीडमधील तटस्थ पॉईंट ग्राउंडिंग पद्धत: तटस्थ बिंदू ग्राउंड नाही, तो कंस दडपशाहीच्या कॉइलद्वारे ग्राउंड केला जातो आणि शून्य बिंदू कमी प्रतिरोधातून केला जातो.
