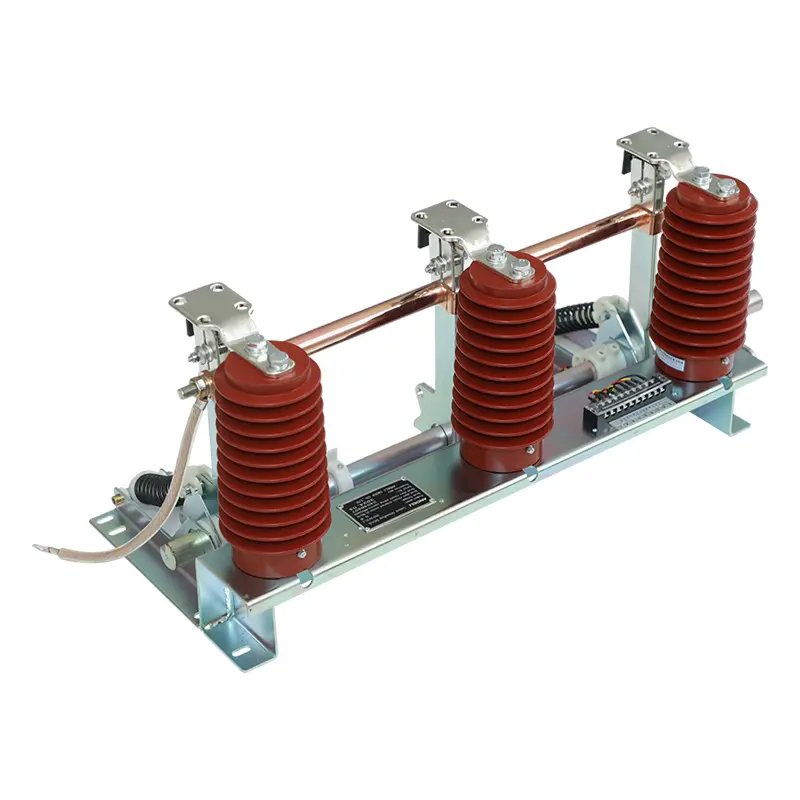

हाय स्पीड अर्थ चाकूसह इनडोअर एसी ग्राउंड स्विच

SanGao कडील हाय स्पीड अर्थ चाकूसह इनडोअर एसी ग्राउंड स्विच इनडोअर पॉवर उपकरणे देखभालीदरम्यान जोखीम नियंत्रणासाठी समर्पित विशेष मध्यम-व्होल्टेज ग्राउंडिंग गियर प्रदान करते. 3kV ते 12kV थ्री-फेज AC 50/60Hz कार्य परिस्थिती कव्हर करून, त्याची हाय-स्पीड अर्थ चाकू डिझाइन ग्राउंडिंग ॲक्शन टाइम कमी करते आणि देखभाल कर्मचाऱ्यांसाठी सुरक्षा धोके कमी करते.

सुरक्षित मध्यम व्होल्टेज देखभालीसाठी जलद ग्राउंडिंग प्रतिसाद

उच्च-व्होल्टेज उपकरणे देखभाल दरम्यान, ग्राउंडिंग गती आणि यांत्रिक विश्वसनीयता थेट ऑपरेटरच्या सुरक्षिततेवर परिणाम करते. जेव्हा सर्किट वेगळे केले जाते, तेव्हा ग्राउंडिंग स्विच अनपेक्षित व्होल्टेज धोके टाळण्यासाठी नियंत्रित ग्राउंडिंग मार्ग प्रदान करते.

हाय-स्पीड अर्थ चाकू डिझाइन ऑपरेटिंग शाफ्ट, क्रँक आर्म, स्प्रिंग मेकॅनिझम आणि ग्राउंडिंग चाकू असेंब्लीच्या समन्वित हालचालींद्वारे ग्राउंडिंग ऑपरेशन द्रुतपणे पूर्ण करण्यास अनुमती देते.

हाय स्पीड अर्थ चाकू असलेले इनडोअर एसी ग्राउंड स्विच प्रामुख्याने यासाठी वापरले जाते:

• देखभाल दरम्यान उच्च-व्होल्टेज विद्युत उपकरणे जमिनीवर

• अपघाती व्होल्टेज दिसण्यापासून तंत्रज्ञांचे संरक्षण करा

• प्रेरित व्होल्टेज आणि स्थिर विजेमुळे होणारे धोके मर्यादित करा

• इलेक्ट्रिकल सिस्टीममध्ये ग्राउंडिंग फॉल्ट करंट पथ प्रदान करा

साध्या ग्राउंडिंग कनेक्शनच्या विपरीत, एक समर्पित ग्राउंडिंग स्विच नियंत्रित यांत्रिक ऑपरेशन आणि स्विचगियर सिस्टममध्ये परिभाषित ग्राउंडिंग स्थिती प्रदान करते.

हाय स्पीड अर्थ चाकूची रचना कशी कार्य करते?

हाय स्पीड अर्थ चाकूसह इनडोअर एसी ग्राउंड स्विचचे कार्यप्रदर्शन यांत्रिक घटकांमधील परस्परसंवादावर बरेच अवलंबून असते.

मुख्य संरचनेत हे समाविष्ट आहे:

• कंस

• ग्राउंडिंग चाकू असेंबली

• स्थिर संपर्क

• सेन्सर

• फिरवत शाफ्ट

• फिरवत हात

• कॉम्प्रेशन स्प्रिंग

• प्रवाहकीय बाही

• लवचिक कनेक्शन

जेव्हा ऑपरेटिंग मेकॅनिझम ग्राउंडिंग स्विच बंद करते, तेव्हा ऑपरेटिंग टॉर्क मुख्य शाफ्ट आणि फिरत्या हाताला बंद स्थितीकडे वळवतो. कॉम्प्रेशन स्प्रिंगचा मृत बिंदू पार केल्यानंतर, संचयित स्प्रिंग ऊर्जा सोडली जाते, ज्यामुळे ग्राउंडिंग चाकू असेंब्ली त्वरीत बंद स्थितीत जाऊ शकते.

ग्राउंडिंग चाकू डिस्क स्प्रिंग स्ट्रक्चरद्वारे स्थिर संपर्काशी दृढ संपर्क राखतो, स्थिर विद्युत कनेक्शन प्राप्त करण्यास मदत करतो.

हे यांत्रिक डिझाइन सुधारण्यात मदत करते:

• बंद गती सुसंगतता

• संपर्क दाब स्थिरता

• दीर्घकालीन ऑपरेटिंग विश्वसनीयता

तांत्रिक तपशील

उपकरणे इनडोअर मध्यम व्होल्टेज ऍप्लिकेशन्ससाठी डिझाइन केलेली आहेत जिथे सुरक्षित ग्राउंडिंग ऑपरेशन आवश्यक आहे.

अनुप्रयोग परिस्थिती जेथे जलद ग्राउंडिंग महत्त्वाचे आहे

इनडोअर स्विचगियर देखभाल खोल्या

वितरण खोल्यांमध्ये, देखभाल कर्मचाऱ्यांना तपासणीपूर्वी उपकरणे ग्राउंडिंगची पुष्टी करण्यासाठी एक विश्वासार्ह पद्धत आवश्यक आहे. अलगाव प्रक्रिया पूर्ण झाल्यानंतर ग्राउंडिंग स्विच एक समर्पित ग्राउंडिंग पॉइंट प्रदान करतो.

औद्योगिक उर्जा प्रणाली

मध्यम व्होल्टेज उपकरणे वापरणाऱ्या कारखान्यांना ट्रान्सफॉर्मर, फीडर आणि स्विचगियरची नियमित देखभाल करण्याची आवश्यकता असू शकते. एक स्थिर ग्राउंडिंग यंत्रणा अनुसूचित शटडाउन दरम्यान जोखीम कमी करण्यात मदत करते.

उपकेंद्र

सबस्टेशनमध्ये अनेक उच्च-व्होल्टेज सर्किट असतात जेथे अपघाती व्होल्टेज, प्रेरित विद्युत् प्रवाह किंवा इलेक्ट्रोमॅग्नेटिक प्रभाव धोके निर्माण करू शकतात. ग्राउंडिंग उपकरणे एक सुरक्षित देखभाल वातावरण स्थापित करण्यात मदत करतात.

समांतर ट्रान्समिशन लाइन पर्यावरण

जेव्हा एक ओव्हरहेड लाइन डी-एनर्जाइज केली जाते आणि जवळपासच्या रेषा उर्जावान राहतात तेव्हा इलेक्ट्रोस्टॅटिक आणि इलेक्ट्रोमॅग्नेटिक इंडक्शन प्रेरित व्होल्टेज तयार करू शकतात. ग्राउंडिंग स्विच हे प्रभाव सोडण्यात आणि देखभाल कर्मचाऱ्यांचे संरक्षण करण्यात मदत करतात.

गुणवत्ता नियंत्रण ग्राउंडिंग सुरक्षिततेवर केंद्रित आहे

ग्राउंडिंग स्विच हे पॉवर सिस्टममध्ये सुरक्षिततेशी संबंधित घटक आहेत, त्यामुळे मॅन्युफॅक्चरिंग तपासणीसाठी यांत्रिक ऑपरेशन आणि इलेक्ट्रिकल कनेक्शन गुणवत्ता या दोन्हीवर लक्ष केंद्रित करणे आवश्यक आहे.

SanGao लागू होते:

• ISO9001:2008 गुणवत्ता व्यवस्थापन प्रणाली

• ISO14001 पर्यावरण व्यवस्थापन प्रणाली

• OHSMS 18001 व्यावसायिक आरोग्य आणि सुरक्षा व्यवस्थापन प्रणाली

हाय स्पीड अर्थ चाकूसह इनडोअर एसी ग्राउंड स्विचसाठी, गुणवत्ता नियंत्रणामध्ये हे समाविष्ट आहे:

• ग्राउंडिंग चाकूच्या हालचालीची अचूकता तपासत आहे

• प्रवाहकीय कनेक्शन बिंदूंचे निरीक्षण करणे

• यांत्रिक ऑपरेशन सुसंगतता सत्यापित करणे

• शिपमेंटपूर्वी तयार उत्पादनाच्या स्थितीची पुष्टी करणे

ही तपासणी पायऱ्या प्रकल्प साइटवर उपकरणे आल्यानंतर इंस्टॉलेशन समायोजन समस्या कमी करण्यात मदत करतात.

वारंवार विचारले जाणारे प्रश्न

1. या ग्राउंडिंग उपकरणाचा मुख्य उद्देश काय आहे?

हे देखभाल दरम्यान उच्च-व्होल्टेज विद्युत उपकरणांसाठी एक ग्राउंडिंग मार्ग प्रदान करते आणि अपघाती व्होल्टेज धोक्यांपासून तंत्रज्ञांचे संरक्षण करण्यात मदत करते.

2. हाय-स्पीड अर्थ चाकू डिझाइन महत्वाचे का आहे?

जलद-कृती यंत्रणा ग्राउंडिंग ब्लेडला बंद स्थितीत त्वरीत पोहोचण्यास आणि स्थिर संपर्कासह विश्वसनीय संपर्क राखण्यास मदत करते.

3. या उपकरणासाठी कोणती उर्जा प्रणाली योग्य आहेत?

हे इनडोअर 3-12kV थ्री-फेज AC 50(60)Hz पॉवर सिस्टमसाठी योग्य आहे.

4. ते विद्यमान स्विच कॅबिनेटसह स्थापित केले जाऊ शकते?

होय. हाय स्पीड अर्थ चाकूसह इनडोअर एसी ग्राउंड स्विच विविध हाय-व्होल्टेज स्विच कॅबिनेटसह एकत्रितपणे कार्य करण्यासाठी डिझाइन केले आहे, परंतु विशिष्ट कॅबिनेट डिझाइननुसार स्थापनेची सुसंगतता पुष्टी केली पाहिजे.
