उच्च व्होल्टेज ग्राउंडिंग स्विच

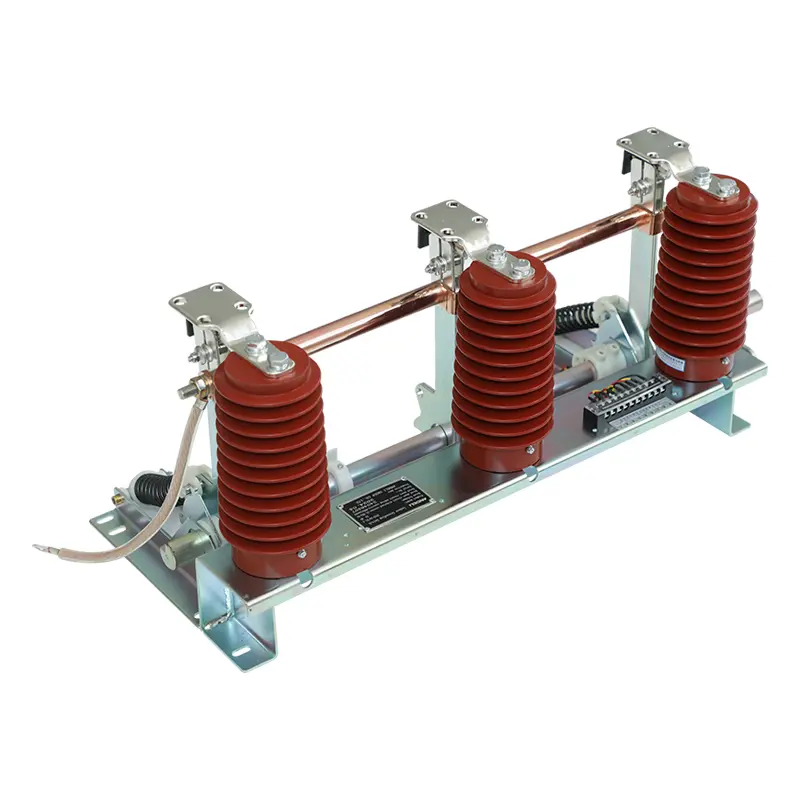

संगाव टिकाऊ उच्च व्होल्टेज ग्राउंडिंग स्विच इनडोअर 3-12 केव्ही थ्री-फेज एसी 50 (60) हर्ट्ज पॉवर सिस्टमसाठी योग्य आहे आणि विविध हाय-व्होल्टेज स्विच कॅबिनेटसह एकत्रितपणे वापरले जाते. याचा उपयोग उच्च-व्होल्टेज इलेक्ट्रिकल उपकरणांच्या देखभालीसाठी देखील केला जाऊ शकतो. त्याची मुख्य रचना ग्राउंडिंग स्विच आहे, ज्यात कंस, ग्राउंडिंग चाकू असेंब्ली, स्थिर संपर्क, एक सेन्सर, फिरणारे शाफ्ट, फिरणारे हात, एक कॉम्प्रेशन स्प्रिंग, प्रवाहकीय स्लीव्ह आणि लवचिक कनेक्शन असते.

जेव्हा ऑपरेटिंग यंत्रणा ग्राउंडिंग स्विच बंद करते, तेव्हा अ‍ॅक्शन टॉर्कमुळे मुख्य शाफ्टला प्रतिकार टॉर्कवर मात केली जाते, क्रॅंक आर्मला बंद करण्याच्या दिशेने फिरविण्यास कारणीभूत ठरते, जेणेकरून ग्राउंडिंग चाकूवरील ऑपरेटिंग रॉड कॉम्प्रेशन स्प्रिंगच्या डेड पॉईंटमधून जाते, आणि कॉम्प्रेशन स्प्रिंगने ऊर्जा सोडली पाहिजे, जेणेकरून ग्राउंडिंग स्विच क्लोजिंग स्थितीत त्वरीत बंद होईल. ग्राउंडिंग चाकू असेंब्लीवरील ग्राउंडिंग चाकू डिस्क स्प्रिंगद्वारे स्थिर संपर्काच्या फ्लॅंज पार्ट (चाकू काठ) च्या संपर्कात दृढ आणि विश्वासार्हपणे आहे.

जेव्हा टॉर्क लागू केला जातो, तेव्हा मुख्य शाफ्टने सुरुवातीच्या दिशेने फिरण्यासाठी हात चालविण्यासाठी मुख्य टॉर्क आणि स्प्रिंग फोर्सवर मात केली आणि ग्राउंडिंग नाईफ कॉम्प्रेशन स्प्रिंग पास होते.

ग्राउंडिंग स्विचचा हेतू काय आहे?

उच्च व्होल्टेज ग्राउंडिंग स्विचचा वापर भूमिगत किंवा डेल्टा-कनेक्ट सिस्टमसाठी ग्राउंडिंग वायर प्रदान करण्यासाठी केला जातो.

ग्राउंडिंग स्विच फेज-टू-फेज लोडच्या कनेक्शनला अनुमती देते.

सबस्टेशनमधील ग्राउंडिंग स्विच सिस्टमला तटस्थ ठेवण्यासाठी लो-इम्पेडन्स ग्राउंडिंग तयार करण्यासाठी तयार केले जाते.

स्विच कॅबिनेटमधील ग्राउंडिंग स्विच हे सुनिश्चित करते की जड ग्राउंडिंग फॉल्ट दरम्यान क्षणिक ओव्हरव्होल्टेजचे मोठेपणा मर्यादित आहे.

संरक्षणाची आवश्यकता पूर्ण करण्यासाठी याचा उपयोग विद्युत उपकरणे तयार करण्यासाठी केला जातो.

ग्राउंडिंग स्विचचे कार्य काय आहे?

उच्च व्होल्टेज ग्राउंडिंग स्विच सर्किट ब्रेकरशी जोडलेला असतो आणि जेव्हा सर्किट ब्रेकर साफ केला जातो आणि बाहेर काढला जातो तेव्हा सर्किट ब्रेकरला लागून असलेली बसबार आपोआप ग्राउंडिंग स्विचद्वारे ग्राउंड होते. ही प्रक्रिया तंत्रज्ञ, देखभाल कर्मचारी आणि अपघाती व्होल्टेजपासून वापरकर्त्यांचे संरक्षण करते.

याचा उपयोग स्थिर वीज आणि इलेक्ट्रोमॅग्नेटिक इंडक्शन प्रवाह रोखण्यासाठी केला जातो. एकाच टॉवरवर किंवा जवळच्या समांतर कनेक्शनमध्ये दोन किंवा अधिक ओव्हरहेड ट्रान्समिशन लाइनमध्ये, जेव्हा एक किंवा अधिक ओळी डी-एनर्जीइझ केल्या जातात, तेव्हा डी-एनर्जीइज्ड रेषा इलेक्ट्रोमॅग्नेटिक इंडक्शन आणि त्यांच्या दरम्यान जवळच्या उत्तेजन ओळींमुळे इलेक्ट्रोमॅग्नेटिक प्रेरण आणि इलेक्ट्रोस्टॅटिक प्रेरणांमुळे प्रेरित व्होल्टेज आणि प्रेरित प्रवाह तयार करतात. म्हणून, ग्राउंडिंग स्विच अशा ओळींसाठी योग्य आहेत.

शॉर्ट-सर्किट करंट बंद करण्यासाठी उच्च व्होल्टेज ग्राउंडिंग स्विचचा वापर केला जातो. रेट केलेल्या शॉर्ट-सर्किट क्लोजिंग करंटसह ग्राउंडिंग स्विच कोणत्याही लागू केलेल्या व्होल्टेजवर (त्याच्या रेटेड व्होल्टेजसह) आणि कोणत्याही वर्तमानात (त्याच्या रेट केलेल्या शॉर्ट-सर्किट क्लोजिंग करंटसह) बंद करण्यास सक्षम असावे. ग्राउंडिंग स्विचचे रेट केलेले शॉर्ट-सर्किट क्लोजिंग करंट रेटेड पीकला प्रतिकार करण्यायोग्य आहे.

सबस्टेशनमध्ये उच्च व्होल्टेज ग्राउंडिंग स्विच मोठ्या किंवा जड पॉवर ट्रान्सफॉर्मर्समध्ये महत्त्वपूर्ण भूमिका बजावते कारण यामुळे पॉवर ग्रिडला सुसंगत व्होल्टेज संदर्भ बिंदू मिळू शकतो. अन्यथा, व्होल्टेज त्या ठिकाणी बदलू शकते. विजेचा वापर करून ट्रान्सफॉर्मर्स आणि कर्मचार्‍यांची सुरक्षा सुनिश्चित करा.
