SanGao थ्री-फेज सर्किट ब्रेकर मॉड्यूल - वैशिष्ट्ये, नियंत्रण मोड आणि अनुप्रयोग अंतर्दृष्टी

औद्योगिक ऑटोमेशन आणि व्यावसायिक उर्जा वितरणाच्या जलद वाढीसह, थ्री-फेज सर्किट ब्रेकर्स साध्या संरक्षणात्मक उपकरणांपासून बुद्धिमान युनिट्समध्ये विकसित झाले आहेत जे नियंत्रण, संरक्षण आणि अलगाव एकत्र करतात. SanGao थ्री-फेज ब्रेकर मॉड्यूल, Simulink सिम्युलेशन वातावरणाशी सुसंगत, दोन लवचिक नियंत्रण मोड प्रदान करते: बाह्य सिग्नल नियंत्रण (ओपनसाठी 0 V, बंदसाठी सकारात्मक व्होल्टेज) आणि अंतर्गत टाइमर-आधारित नियंत्रण (प्रीसेट स्विचिंग वेळा). ही अष्टपैलुत्व प्रणाली एकत्रीकरण आणि चाचणी मोठ्या प्रमाणात सुलभ करते. या लेखात, आम्ही या मॉड्यूलच्या तांत्रिक तपशीलांचा सखोल अभ्यास करतो आणि निवड आणि अर्जावर व्यावहारिक मार्गदर्शन देतो.

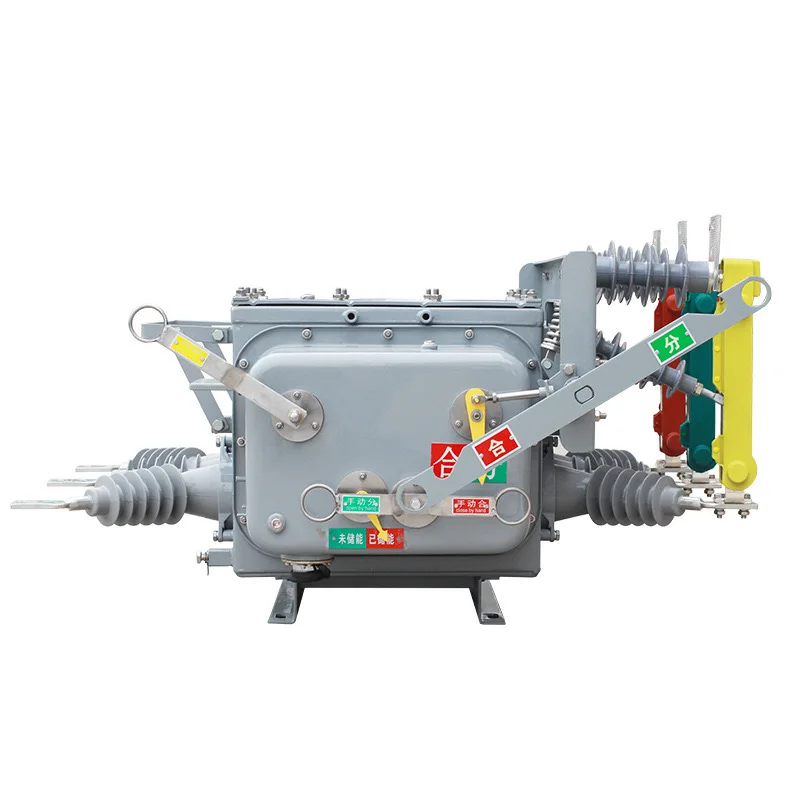

1. थ्री-फेज सर्किट ब्रेकर मॉड्यूल विहंगावलोकन

SanGao थ्री-फेज सर्किट ब्रेकर मॉड्यूलमध्ये एकाच टॉगल हँडलद्वारे एकाच वेळी ऑपरेट करण्यासाठी यांत्रिकरित्या एकमेकांशी जोडलेले तीन स्वतंत्र सिंगल-पोल ब्रेकर असतात. एकाच वेळी सर्व टप्पे नियंत्रित करण्यासाठी ते तीन-फेज लोडसह मालिकेत कनेक्ट केले जाऊ शकते. चाप विझवण्याची यंत्रणा मानक सर्किट ब्रेकर्ससारखीच आहे आणि मॉड्यूलमध्ये स्विचिंग ओव्हरव्होल्टेज दाबण्यासाठी अंगभूत Rs-Cs स्नबर सर्किट्स समाविष्ट आहेत - जेव्हा प्रेरक भार किंवा वर्तमान स्त्रोतांशी कनेक्ट केलेले असते तेव्हा ते आवश्यक असते.

2. मुख्य कार्ये आणि ऑपरेटिंग मोड

SanGao थ्री-फेज ब्रेकर वेगवेगळ्या ऍप्लिकेशनच्या गरजा पूर्ण करण्यासाठी दोन कंट्रोल मोड ऑफर करतो. मध्येबाह्य नियंत्रण मोड, मॉड्यूल आयकॉन कंट्रोल इनपुट पोर्ट दाखवतो, सिमुलिंक सिग्नलद्वारे रिअल-टाइम स्विचिंगला अनुमती देतो. मध्येअंतर्गत नियंत्रण मोड, स्वयंचलित टाइमिंग अनुक्रमांसाठी डायलॉग बॉक्समध्ये स्विचिंग वेळा प्री-सेट केलेल्या असतात. दोन्ही मोडमध्ये, समान नियंत्रण सिग्नल सर्व तीन ब्रेकर्स चालवते, समकालिक ऑपरेशन सुनिश्चित करते.

2.1 स्नबर सर्किटची भूमिका

जेव्हा ब्रेकर प्रेरक भार (उदा. मोटर्स, ट्रान्सफॉर्मर) किंवा वर्तमान स्त्रोतांशी जोडलेला असतो, तेव्हा सर्किट उघडल्याने उच्च-प्रेरित ओव्हरव्होल्टेज तयार होतात ज्यामुळे इन्सुलेशन किंवा ब्रेकरलाच नुकसान होऊ शकते. अंगभूत Rs‑Cs स्नबर सर्किट ही ऊर्जा प्रभावीपणे शोषून घेते, ओव्हरव्होल्टेज शिखरे मर्यादित करते आणि ब्रेकर आणि डाउनस्ट्रीम उपकरणे दोन्हीचे संरक्षण करते. वापरकर्ते लोड प्रकारावर अवलंबून हे सर्किट सक्षम किंवा अक्षम करणे निवडू शकतात.

2.2 सहलीची वैशिष्ट्ये आणि "ट्रिप-फ्री" यंत्रणा

"ट्रिप-फ्री" वैशिष्ट्य हे सुनिश्चित करते की जेव्हा ओव्हरलोड किंवा शॉर्ट सर्किट होते तेव्हा अंतर्गत यंत्रणा संपर्क उघडण्यास भाग पाडते आणि हँडल ट्रिप केलेल्या स्थितीत हलते. बंद केलेले हँडल पुश करण्याचा प्रयत्न केल्याने दोष साफ होईपर्यंत आणि हँडल रीसेट होईपर्यंत संपर्क पुन्हा बंद होणार नाहीत. हे एक आंतरिक सुरक्षा अडथळा प्रदान करते, दोष कायम राहिल्यावर पुनर्उर्जा प्रतिबंधित करते.

• बाह्य सिग्नल नियंत्रण (0 V / सकारात्मक व्होल्टेज)
• अंतर्गत टाइमर नियंत्रण
• Rs‑Cs स्नबर सर्किट (पर्यायी)
• ट्रिप-मुक्त यंत्रणा
• वेळ-विलंब मालिका ट्रिपिंग वैशिष्ट्य
• उच्च शॉर्ट-सर्किट ब्रेकिंग क्षमता

3. मुख्य तांत्रिक तपशील स्पष्ट केले

योग्य थ्री-फेज ब्रेकर निवडण्यासाठी त्याच्या तांत्रिक पॅरामीटर्सची संपूर्ण माहिती असणे आवश्यक आहे. खालील सारणी SanGao मॉड्यूलची मुख्य वैशिष्ट्ये आणि निवडीसाठी त्यांचे व्यावहारिक परिणाम सारांशित करते.

4. औद्योगिक अनुप्रयोग आणि निवड मार्गदर्शक

थ्री-फेज सर्किट ब्रेकर्स मोटार नियंत्रण केंद्र, वितरण पॅनेल, औद्योगिक ऑटोमेशन उपकरणे आणि व्यावसायिक इमारत पुरवठ्यामध्ये मोठ्या प्रमाणावर वापरले जातात. अनुप्रयोगावर अवलंबून, ते मुख्य स्विच, शाखा संरक्षण उपकरणे किंवा मोटर ऑपरेटिंग स्विच म्हणून काम करू शकतात. खाली विशिष्ट वापर प्रकरणे आणि निवड पॉइंटर आहेत.

4.1 मुख्य अर्ज क्षेत्रे

• औद्योगिक मोटर नियंत्रण:डायरेक्ट-ऑन-लाइन स्टार्टर्स म्हणून वापरले जाते, इनरश करंटवर ट्रिपिंग टाळण्यासाठी वेळ-विलंब ट्रिप वैशिष्ट्य आवश्यक आहे.
• वितरण लाइन संरक्षण:अपस्ट्रीम/डाउनस्ट्रीम डिव्हाइसेससह योग्य समन्वयासह ओव्हरलोड्स आणि शॉर्ट सर्किट्सपासून संरक्षण करण्यासाठी मुख्य किंवा उप-वितरण बोर्डमध्ये स्थापित केले जाते.
• आपत्कालीन जनरेटर संच:जनरेटर आउटपुट ब्रेकर म्हणून कार्य करते, अलगाव प्रदान करते आणि संभाव्य क्षणिक ओव्हरकरंट्सचा सामना करते.
• HVAC प्रणाली:एअर कंडिशनिंग आणि रेफ्रिजरेशन उपकरणांमध्ये कंप्रेसर, पंखे आणि इतर मोटर्सचे संरक्षण करते - वेळ-विलंब वैशिष्ट्यांची देखील आवश्यकता असते.

4.2 निवड चरण

1. लोड प्रकार निश्चित करा:प्रतिरोधक किंवा प्रेरक? त्यात सुरुवातीची घुसखोरी आहे का? हे आवश्यक सहलीचे वैशिष्ट्य ठरवते.
2. ऑपरेटिंग वर्तमान गणना करा:लोड पॉवर आणि व्होल्टेजवर आधारित, कमाल लाइन करंटची गणना करा आणि 20-30% सुरक्षा मार्जिन जोडा.
3. अंदाजे शॉर्ट-सर्किट प्रवाह:पुरवठा प्रणालीकडून संभाव्य शॉर्ट-सर्किट करंट मिळवा; ब्रेकरची ब्रेकिंग क्षमता जास्त असणे आवश्यक आहे.
4. नियंत्रण मोड निवडा:रिमोट/स्वयंचलित ऑपरेशन आवश्यक असल्यास बाह्य सिग्नल नियंत्रण; फक्त शेड्यूल केलेले स्विचिंग आवश्यक असल्यास अंतर्गत टाइमर.
5. स्नबर आवश्यकता विचारात घ्या:प्रेरक भारांसाठी (मोटर, ट्रान्सफॉर्मर), नेहमी स्नबर सर्किट चालू करा.

5. सुरक्षितता संरक्षण वैशिष्ट्ये

इलेक्ट्रिकल डिझाईनमध्ये सुरक्षिततेला अग्रक्रम आहे. SanGao थ्री-फेज ब्रेकरमध्ये एकाधिक संरक्षण यंत्रणा समाविष्ट आहेत जी केवळ सर्किट आणि उपकरणेच नव्हे तर कर्मचारी देखील सुरक्षित ठेवतात.

• ओव्हरलोड संरक्षण:केबल ओव्हरहाटिंग प्रतिबंधित करून, स्थिर कालावधीसाठी करंट रेट केलेले मूल्य ओलांडल्यास थर्मल-मॅग्नेटिक ट्रिप युनिट सर्किट उघडते.
• शॉर्ट सर्किट संरक्षण:शॉर्ट सर्किट झाल्यास चुंबकीय ट्रिप त्वरित कार्य करते, नुकसान कमी करण्यासाठी मिलिसेकंदांमध्ये फॉल्ट करंट बंद करते.
• अलगाव कार्य:"बंद" स्थितीत हँडलसह, पुरेशी संपर्क अंतर आणि इन्सुलेशन अंतर दृश्यमान ब्रेक प्रदान करते, अलगाव आवश्यकता पूर्ण करते.
• ट्रिप-फ्री अँटी-रिक्लोजर:दोष कायम असताना पुन्हा बंद होण्यास प्रतिबंध करते, मानवी त्रुटीचा धोका दूर करते.
